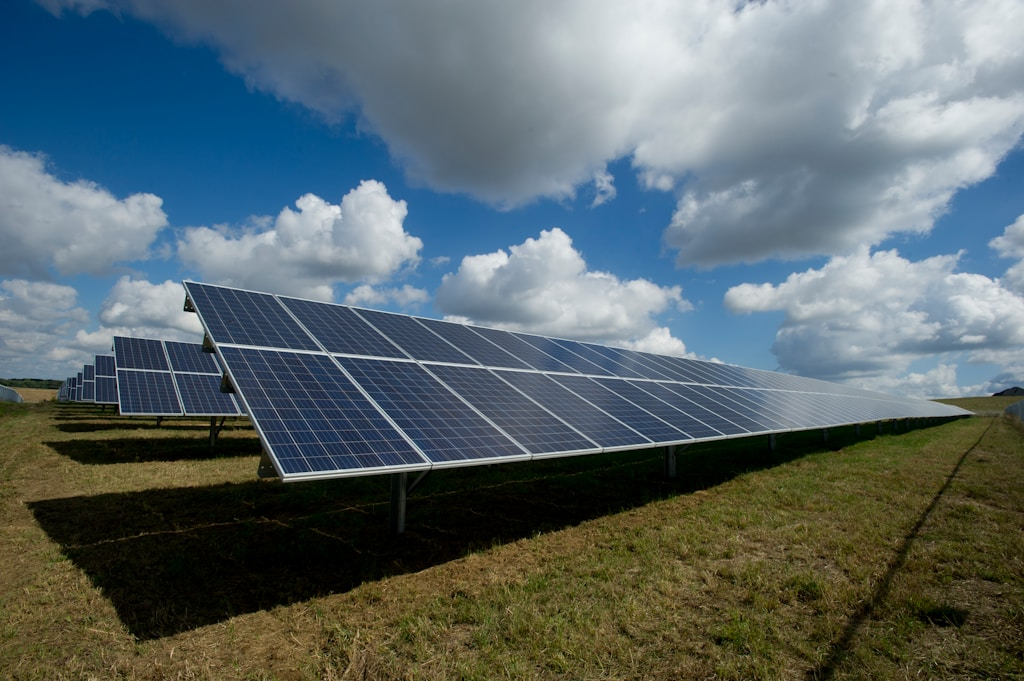

Sucha działka oglądana w słoneczny dzień może wyglądać jak idealne miejsce pod fotowoltaikę. Dopiero intensywny deszcz pokazuje jednak, którędy naprawdę płynie woda, gdzie tworzą się zastoiska i które fragmenty gruntu szybko tracą nośność. Te obserwacje mają znaczenie nie tylko dla wygody podczas montażu. Wpływają również na posadowienie konstrukcji, przebieg tras kablowych oraz późniejszy dostęp serwisowy.
Instalacja gruntowa pracuje przez wiele lat w zmiennych warunkach. Jej podpory są narażone na okresowe nawodnienie, mróz, wysychanie podłoża i spływ wody podczas ulew. Dlatego projektu nie powinno się zaczynać wyłącznie od zmierzenia wolnej powierzchni i ustawienia rzędów w kierunku słońca. Równie ważne jest sprawdzenie, co dzieje się z działką po opadach.
Najwięcej informacji daje działka oglądana po deszczu
Po mocnym opadzie warto przejść wzdłuż planowanego pola modułów i zaznaczyć miejsca, w których stoi woda. Trzeba też zwrócić uwagę na bruzdy wymyte przez spływ, miękkie fragmenty gruntu oraz ślady nanoszonego mułu. Takie oznaki pokazują naturalne kierunki odpływu znacznie lepiej niż sama mapa wysokościowa.
Ważny jest również czas, po którym woda znika. Kałuża utrzymująca się przez kilkanaście minut po gwałtownej ulewie oznacza inną sytuację niż teren mokry jeszcze następnego dnia. Nie jest to samodzielna ekspertyza gruntu, ale użyteczna informacja dla projektanta. Pozwala wskazać miejsca wymagające dokładniejszego rozpoznania przed wyborem sposobu posadowienia.
Woda może działać inaczej w każdym miejscu tej samej działki
Na jednym terenie mogą występować fragmenty piaszczyste, gliniaste, nasypowe albo wcześniej przekopywane. Różnią się one przepuszczalnością i zachowaniem pod obciążeniem. Konstrukcja ustawiona częściowo na gruncie rodzimym, a częściowo na niekontrolowanym nasypie może wymagać innego podejścia niż rzędy posadowione w jednorodnym podłożu.
Problem potrafi ujawnić się dopiero po rozpoczęciu prac. Maszyna montażowa przejeżdża po suchym fragmencie bez trudności, ale po opadzie grzęźnie w obniżeniu terenu. Powstaje wtedy presja, aby przesunąć podporę albo zmienić sposób montażu bez aktualizacji całego układu. Rozpoznanie takich miejsc wcześniej ogranicza improwizację na budowie.
Erozja wokół podpór jest ważniejsza niż pojedyncza kałuża
Stojąca woda jest łatwa do zauważenia, lecz równie istotny jest szybki przepływ po powierzchni. Na pochyłej działce ulewa może wypłukiwać drobne cząstki gruntu wokół podpór, zwłaszcza gdy rząd konstrukcji przecina naturalny kierunek spływu. Z czasem tworzą się niewielkie rynny erozyjne, które utrudniają koszenie, przejazd serwisowy i ocenę stanu posadowienia.
Nie należy zakładać, że każdy taki problem rozwiąże dosypanie ziemi po montażu. Luźny materiał może zostać ponownie wypłukany podczas kolejnego deszczu. Trwalsze podejście wymaga zachowania drogi odpływu, ochrony powierzchni gruntu i niedopuszczenia do skupiania całej wody w jednym wąskim miejscu.
Dobór konstrukcji powinien następować po rozpoznaniu terenu

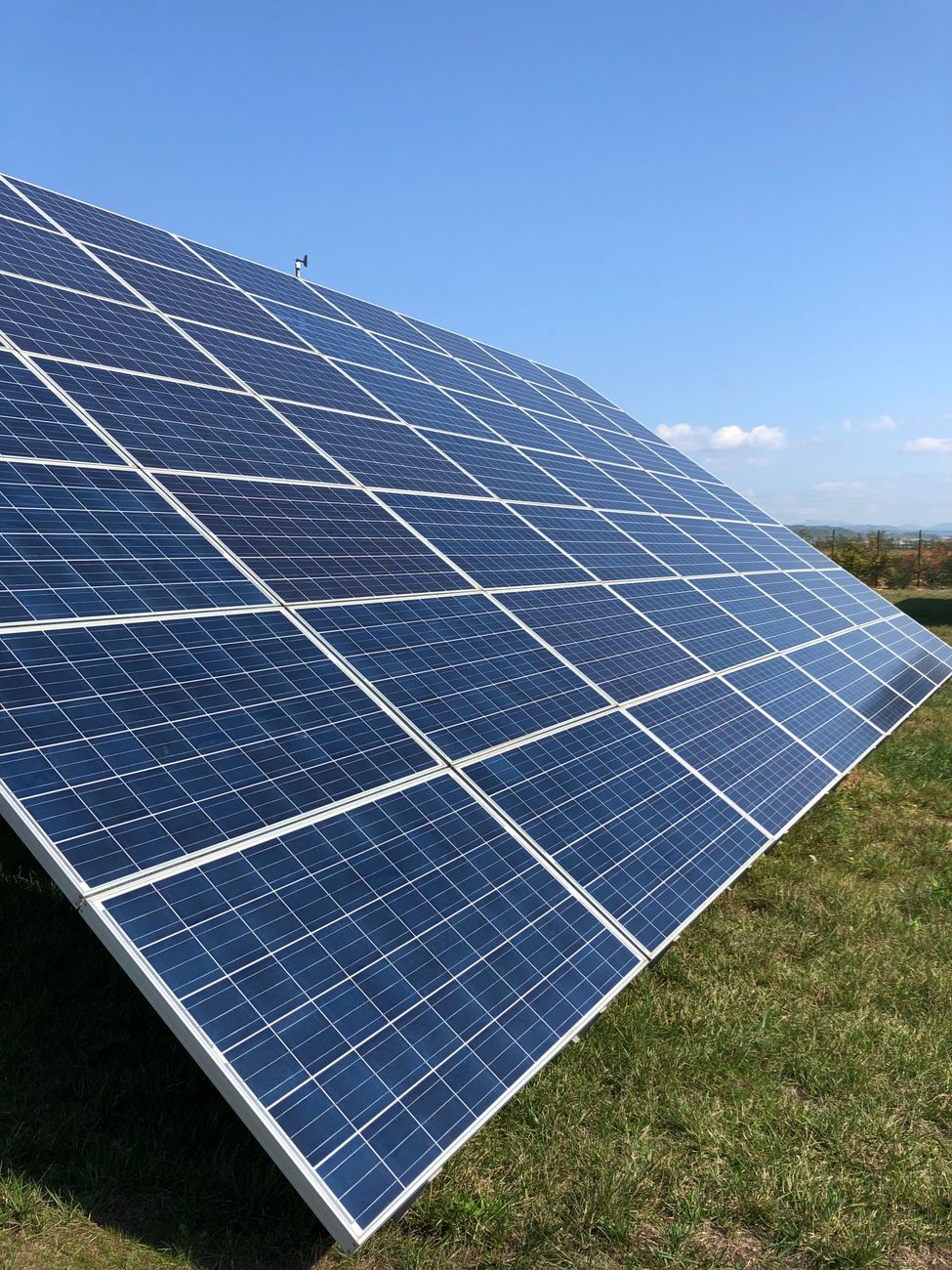

Sposób posadowienia, geometria stołów i wysokość dolnej krawędzi modułów muszą odpowiadać warunkom konkretnej inwestycji. Przegląd dostępnych rozwiązań można rozpocząć od konstrukcji gruntowych pod panele, ale wybór systemu trzeba poprzedzić oceną ukształtowania działki, rodzaju gruntu, kierunku odpływu oraz możliwości dojazdu sprzętu.
Na terenie okresowo wilgotnym znaczenie ma nie tylko stabilność podpór. Trzeba uwzględnić także przestrzeń potrzebną do montażu, możliwość kontroli po pierwszej zimie i dostęp do elementów znajdujących się blisko gruntu. Rozwiązanie łatwe do złożenia podczas suszy może być znacznie trudniejsze w obsłudze po kilku dniach deszczu.
Rozstaw rzędów nie powinien blokować naturalnego odpływu
Rzędy paneli wpływają na to, gdzie trafia woda spływająca z powierzchni modułów. Przy intensywnym deszczu opad nie rozkłada się równomiernie na całej działce. Większa ilość wody trafia w pas przy dolnej krawędzi stołu. Jeżeli w tym miejscu znajduje się koleina albo lokalne obniżenie, może powstać stała mokra strefa.
Układ trzeba więc oceniać nie tylko na rzucie z góry. Przekrój terenu pokazuje, czy kolejne stoły nie kierują wody w tę samą dolinę oraz czy między rzędami pozostaje miejsce na swobodny odpływ. W praktyce czasem korzystniejsza jest niewielka korekta położenia rzędu niż późniejsze wykonywanie doraźnych rowków wokół podpór.
Trasa kablowa nie może znaleźć się w najniższym punkcie
Przewody między stołami a budynkiem często prowadzi się najkrótszą drogą. Na mokrej działce krótsza trasa nie zawsze jest jednak najlepsza. Wykop przecinający naturalny odpływ może zbierać wodę, a studzienka umieszczona w zagłębieniu będzie regularnie zalewana. Należy także zabezpieczyć miejsca, w których przewód wychodzi z gruntu i przechodzi na konstrukcję.
Plan powinien obejmować przebieg kabli, lokalizację punktów połączeniowych oraz sposób oznaczenia trasy. Jest to szczególnie ważne tam, gdzie teren będzie później koszony, wyrównywany albo użytkowany przez maszyny. Dokumentacja zdjęciowa wykonana przed zasypaniem przewodów ułatwia bezpieczne prace po kilku latach.
Droga serwisowa musi działać również poza latem
Instalacja wymaga dostępu nie tylko podczas montażu. Serwis może być potrzebny po jesiennej ulewie, zimowym oblodzeniu albo wczesną wiosną, gdy grunt jest najbardziej miękki. Wąski przejazd przez podmokłe obniżenie może wtedy uniemożliwić dotarcie do falownika, rozdzielnicy lub uszkodzonego rzędu.
Warto zaplanować przynajmniej jedną logiczną trasę dojścia i dojazdu, która nie prowadzi przez miejsce zbierające wodę. Istotna jest szerokość między rzędami, promień skrętu sprzętu oraz możliwość wykonania przeglądu bez rozjeżdżania terenu. Taki układ ułatwia też regularne koszenie i kontrolę roślinności.
Co sprawdzić przed zatwierdzeniem układu?
| Obszar | Sygnał ostrzegawczy | Praktyczne działanie |
|---|---|---|
| Spływ powierzchniowy | Bruzdy, naniesiony muł, wypłukane miejsca | Zaznaczyć naturalne drogi wody i nie blokować ich rzędami |
| Zastoiska | Woda utrzymująca się długo po opadzie | Zweryfikować grunt i sposób posadowienia w tej strefie |
| Podpory | Erozja albo rozmiękanie wokół planowanych punktów | Dostosować projekt posadowienia do rozpoznanych warunków |
| Przewody | Trasa przechodząca przez najniższy fragment działki | Skorygować przebieg i zabezpieczyć wyjścia przewodów |
| Serwis | Dojazd możliwy wyłącznie podczas suchej pogody | Wyznaczyć całoroczną drogę dojścia do najważniejszych elementów |
Roślinność może pomagać albo utrudniać utrzymanie terenu
Naga ziemia pod panelami jest podatna na wypłukiwanie i szybkie zarastanie gatunkami pionierskimi. Z kolei zbyt wysoka roślinność utrudnia kontrolę podpór, zacienia dolne partie modułów i zatrzymuje wilgoć przy przewodach prowadzonych nisko. Plan utrzymania terenu powinien więc powstać razem z układem konstrukcji.

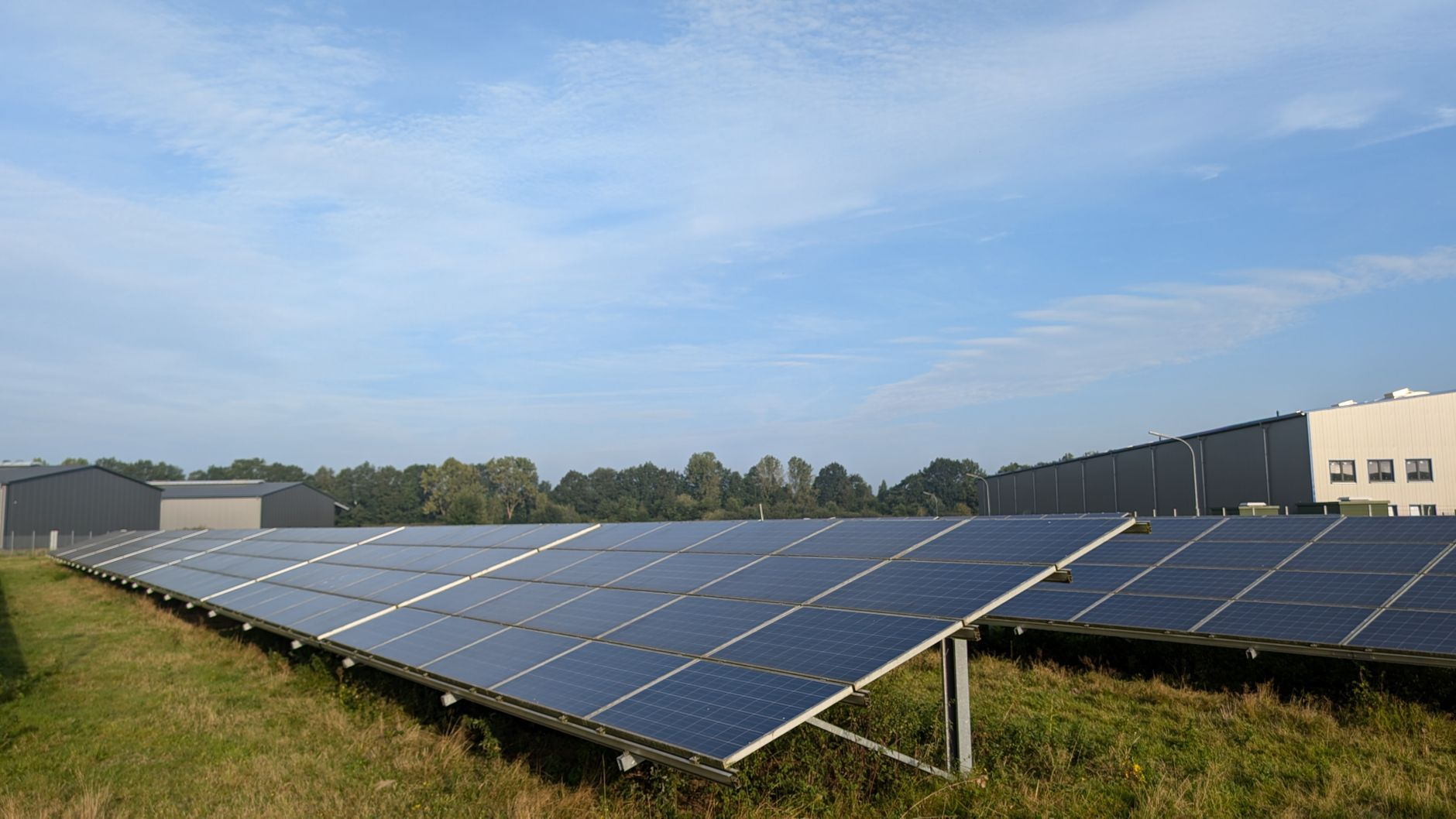

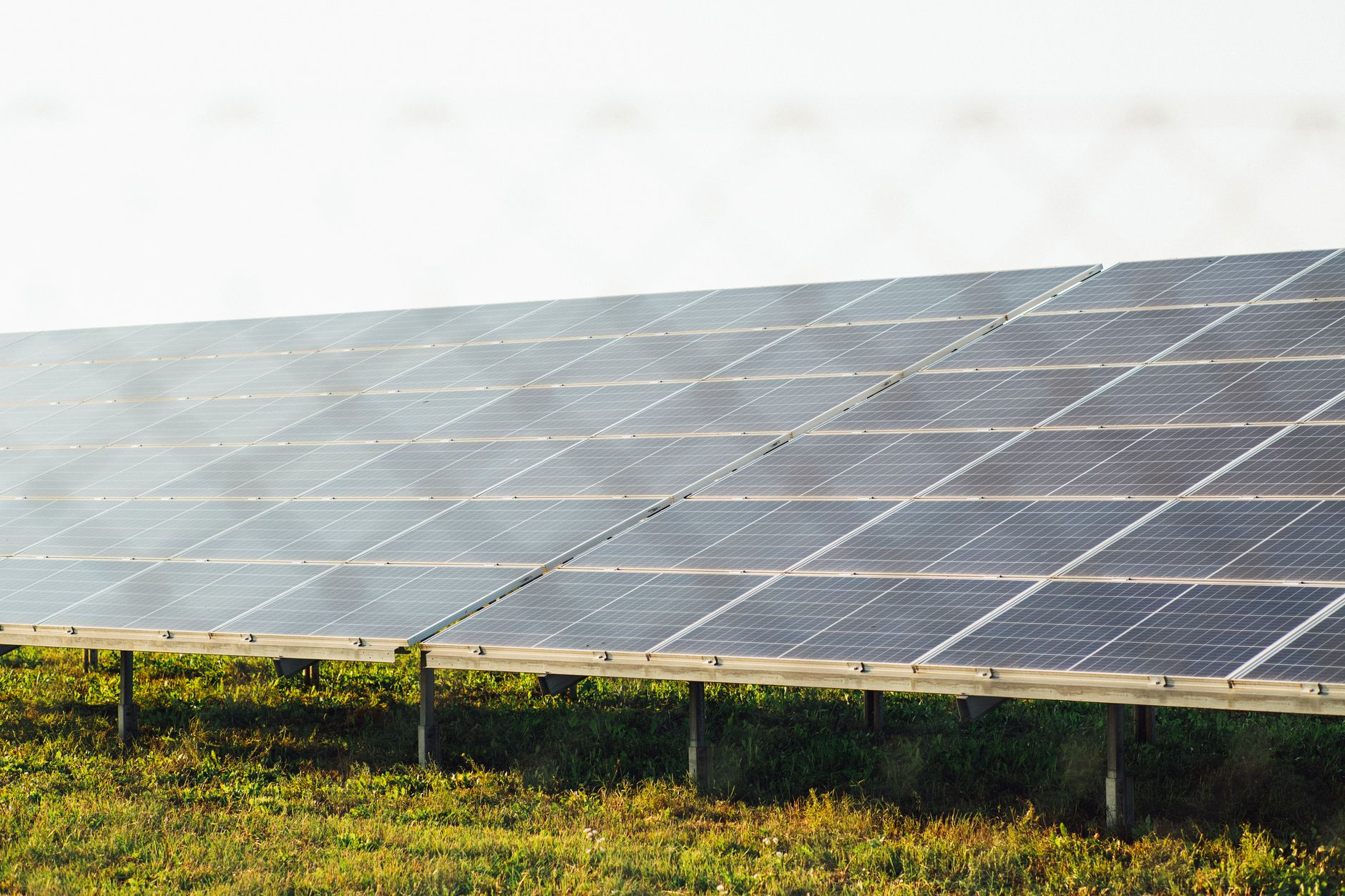

Znaczenie ma wysokość dolnej krawędzi paneli, dostęp kosiarki i odległość między podporami. Jeżeli do każdego słupa można dotrzeć tylko ręcznie, koszty utrzymania szybko rosną. Dobrze zaplanowany prześwit i przejazdy pozwalają kontrolować roślinność bez uderzania sprzętem w kable albo elementy konstrukcji.
Po pierwszym sezonie warto porównać teren ze zdjęciami
Dokumentacja wykonana przed montażem pomaga ocenić, czy układ zmienił sposób przepływu wody. Po kilku intensywnych opadach warto sfotografować te same punkty, sprawdzić okolice podpór oraz obejrzeć miejsca, w których woda spływa z dolnej krawędzi paneli. Niewielką zmianę łatwiej skorygować, zanim powstanie głęboka koleina.
Kontrola powinna objąć również trasę kablową, ogrodzenie i drogę serwisową. Jeżeli woda podmywa przepust, odsłania osłonę przewodu albo regularnie zalewa dojście do urządzeń, potrzebna jest korekta odwodnienia. Sam prawidłowy uzysk energii nie potwierdza, że część gruntowa instalacji pozostaje w dobrym stanie.
Dobra instalacja gruntowa zaczyna się od obserwacji działki
Woda nie musi wykluczać montażu fotowoltaiki na gruncie. Jest jednak czynnikiem, którego nie warto oceniać dopiero po ustawieniu stołów. Oględziny po deszczu, rozpoznanie podłoża, zachowanie dróg odpływu i zaplanowanie całorocznego dostępu pomagają ograniczyć problemy eksploatacyjne.
Najlepszy układ nie zawsze jest tym, który mieści najwięcej paneli na mapie. Powinien również uwzględniać stabilne posadowienie, bezpieczną trasę kabli, możliwość koszenia oraz swobodny odpływ wody. Dzięki temu konstrukcja współpracuje z terenem zamiast wymuszać ciągłe naprawy działki po każdej większej ulewie.
