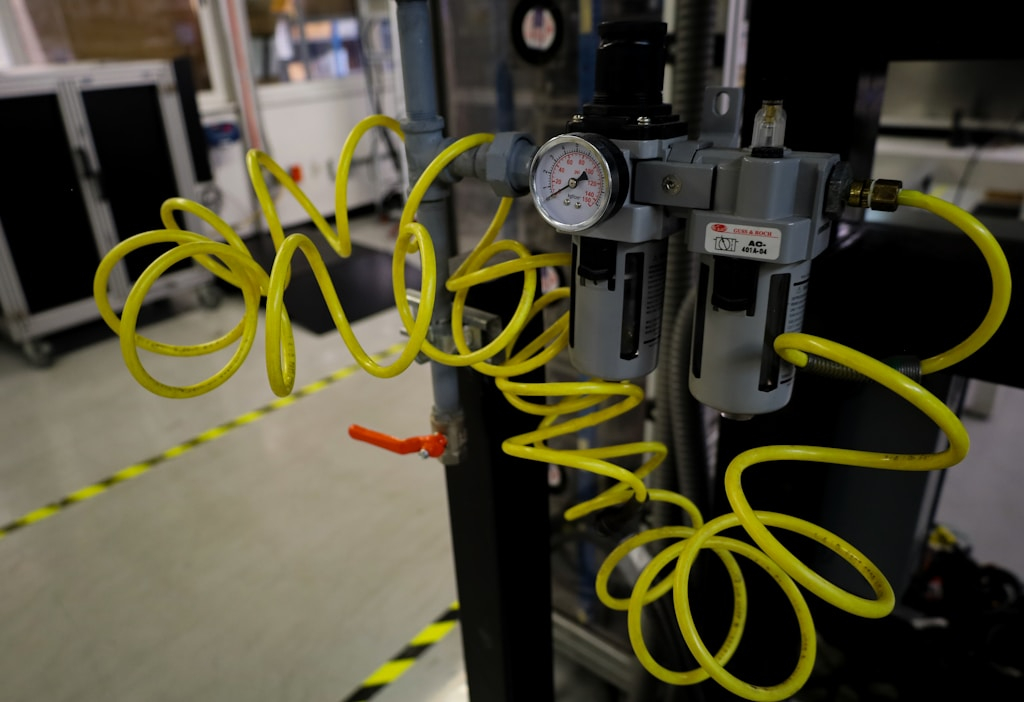

Nowoczesne systemy sprężonego powietrza wymagają zastosowania efektywnych komponentów połączeń przewodów pneumatycznych. To właśnie te elementy zapewniają ciągłość procesów oraz bezawaryjność, co ma decydujące znaczenie w pracy ze sprężonym powietrzem. W związku z tym tradycyjne połączenia gwintowane czy opaskowe odchodzą do lamusa. Sprawdź, dlaczego warto sięgać po złączki pneumatyczne wtykowe w automatyce oraz pneumatyce.
Jak działają złączki pneumatyczne wtykowe (szybkozłączki typu push-in)?
Ich działanie jest niezwykle proste: wsuwamy kalibrowany przewód pneumatyczny (np. poliuretanowy PU, poliamidowy PA, polietylenowy PE) w otwór złączki, aż poczujemy opór. Wówczas pierścień zaciskowy automatycznie go blokuje. Aby zdemontować przewód, wystarczy nacisnąć pierścień zwalniający. Nowoczesne złączki pneumatyczne wtykowe są zbudowane z następujących elementów:
-
Korpus – jest wykonany z tworzywa sztucznego (np. PBT) lub metalu (mosiądz niklowany, stal nierdzewna), dzięki czemu jest wytrzymały i odporny na uszkodzenia mechaniczne. To właśnie ten element nadaje kształt złączce (np. prosty, kątowy, trójnik).
-
Tuleja zaciskowa (pierścień blokujący) – jej zadaniem jest automatyczne zablokowanie przewodu po jego wsunięciu, co zapobiega przypadkowemu wysunięciu pod wpływem ciśnienia. Jest wykonywana z metalu (np. stali nierdzewnej) lub wzmocnionego tworzywa oraz posiada specjalne metalowe wypustki.
-
Pierścień zwalniający – element ten służy do demontażu przewodu. Można go szybko zidentyfikować po kontrastowym kolorze. Po naciśnięciu rozluźnia uchwyt tulei zaciskowej, a przewód można swobodnie wyjąć bez użycia siły czy narzędzi.
-
Uszczelnienie (O-ring) – to bardzo ważny element, który odpowiada za szczelne połączenie i zapobiega wyciekom powietrza (nawet przy wysokim ciśnieniu roboczym, np. do 15 bar). Jest wykonany z takich materiałów jak NBR (kauczuk butadienowo-akrylonitrylowy), FKM (Viton) lub EPDM, a konkretny wariant dobiera się pod kątem wymagań dotyczących temperatury i odporności chemicznej.
-
Gniazdo na przewód pneumatyczny – ta wewnętrzna część złączki pasuje do standardowych średnic zewnętrznych przewodów (np. 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm). To w niej umieszcza się przewód, a zatem musi ona zapewniać maksymalną szczelność.
Jak widać, szybkozłączki pneumatyczne typu push-in lub instant fittings mają stosunkowo proste, ale innowacyjne działanie. W tym właśnie tkwi ich fenomen, że umożliwiają błyskawiczne łączenie przewodów z siłownikami, zaworami czy rozdzielaczami.
Jak wybrać odpowiednie złączki wtykowe do przewodów pneumatycznych?
Dostępne są różne rodzaje złączek wtykowych (wykonywane z metalu lub tworzyw sztucznych): proste, trójniki i czwórniki, złączki obrotowe, redukcyjne, z gwintem wewnętrznym lub zewnętrznym czy złączki kątowe do ograniczonej przestrzeni montażowej. Jak dobrać złączki wtykowe pneumatyczne do swoich układów pneumatycznych?
-
Tworzywa sztuczne (POM, PA, PBT) – są lekkie i odporne na korozję, nadają się do standardowych układów do 10 bar i zakresu temperatur od -10°C do +60°C.
-
Metal (mosiądz niklowany, stal węglowa) – wyróżniają się wytrzymałością mechaniczną oraz odpornością na wysokie ciśnienie (do 15 bar) i temperatury od -20°C do +80°C.
-
Stal nierdzewna (AISI 316) – te złącza wtykowe są przeznaczone do pracy w trudnych warunkach, np. z agresywną chemią lub przy rygorystycznych wymogach higienicznych (np. w przemyśle spożywczym i farmaceutycznym). Nadają się do pracy w zakresie temperatury od -20°C do +120°C.
Prawidłowo dobrane złączki wtykowe gwarantują bezawaryjną i szczelną pracę instalacji pneumatycznych, co wpływa na efektywność i wydajność przepływu powietrza. Różne warianty tych elementów pozwalają natomiast idealnie dobrać je do specyfiki i środowiska pracy.
