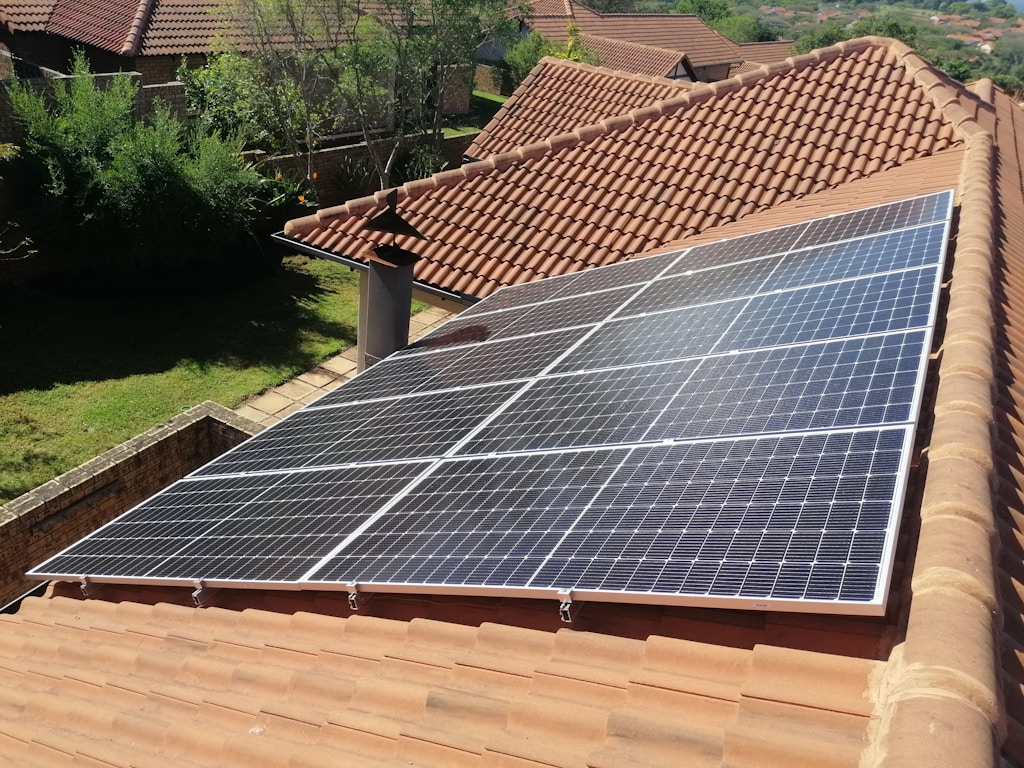

W instalacji fotowoltaicznej najwięcej uwagi dostają panele, falownik i konstrukcja. To naturalne, bo są widoczne i najłatwiej je porównać w ofercie. Problem w tym, że o jakości montażu często decydują mniej efektowne szczegóły. Jednym z nich jest przejście kablowe przez dach, czyli miejsce, w którym przewody z instalacji PV trafiają pod pokrycie albo do wnętrza budynku.
Jeśli ten fragment zostanie zrobiony przypadkowo, skutki mogą pojawić się dopiero po kilku ulewach, zimie albo pierwszym serwisie. Przeciek przy przepuście, przetarty przewód, za ciasny promień gięcia albo brak ochrony mechanicznej nie wyglądają groźnie na etapie montażu. Później potrafią jednak generować koszt większy niż oszczędność na akcesoriach.
Dlaczego przejście kablowe nie powinno być improwizacją?
Dach jest warstwą ochronną budynku. Każde miejsce, w którym przewód przechodzi przez pokrycie, trzeba traktować jak punkt podwyższonego ryzyka. Nie chodzi tylko o deszcz widoczny od razu na poddaszu. Woda może wnikać powoli, spływać po przewodzie, trafiać pod membranę albo zawilgacać fragment konstrukcji dachu bez wyraźnego sygnału przez kilka miesięcy.
Drugim problemem jest praca materiałów. Dach nagrzewa się latem, wychładza zimą i stale pracuje pod wpływem wiatru. Przewody także zmieniają swoje ułożenie pod wpływem temperatury, naprężeń i ruchu konstrukcji. Dlatego przepust, osłona i trasa kablowa muszą być dobrane tak, żeby nie opierały się wyłącznie na piance, silikonie albo przypadkowym docisku.

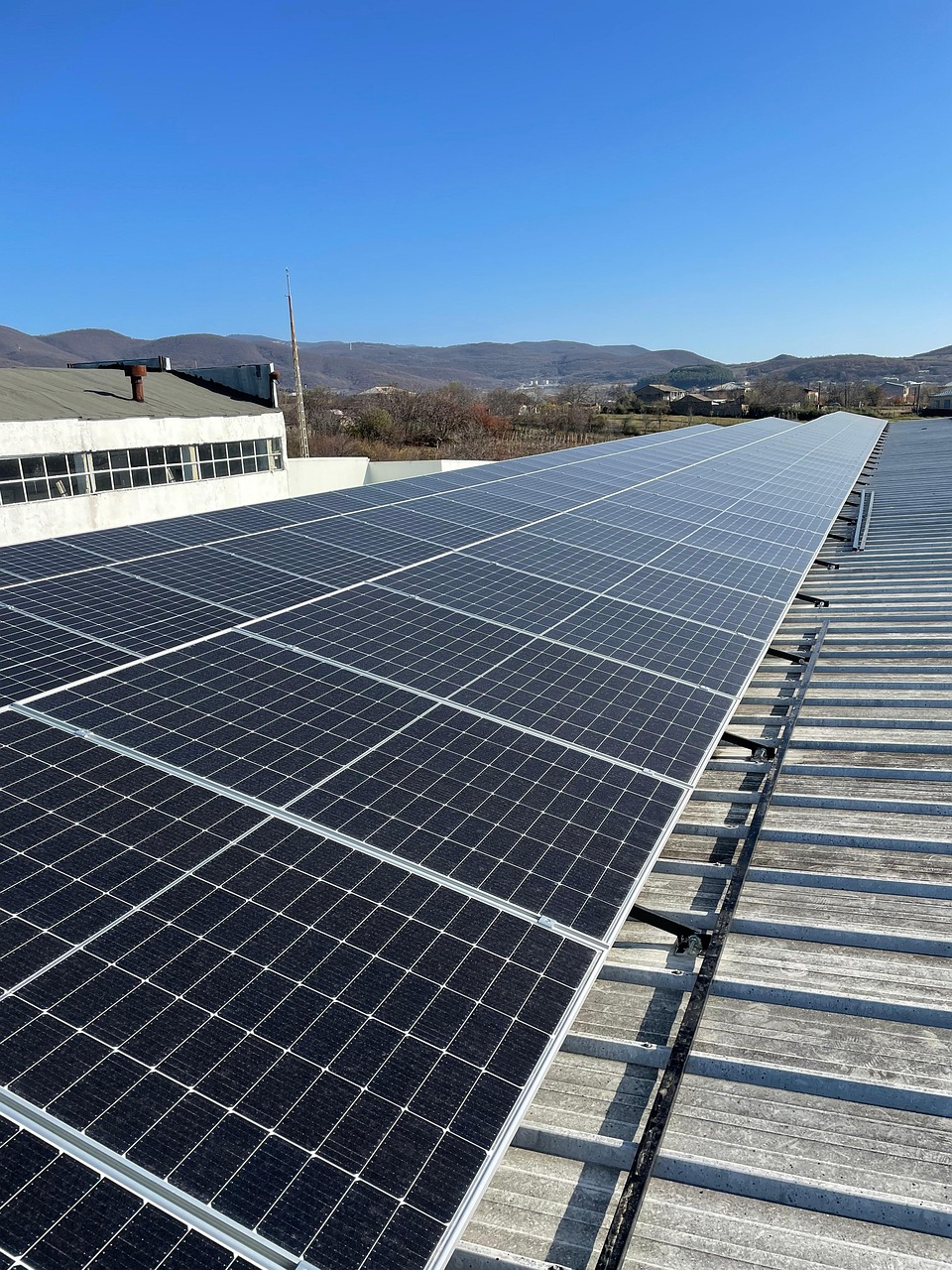

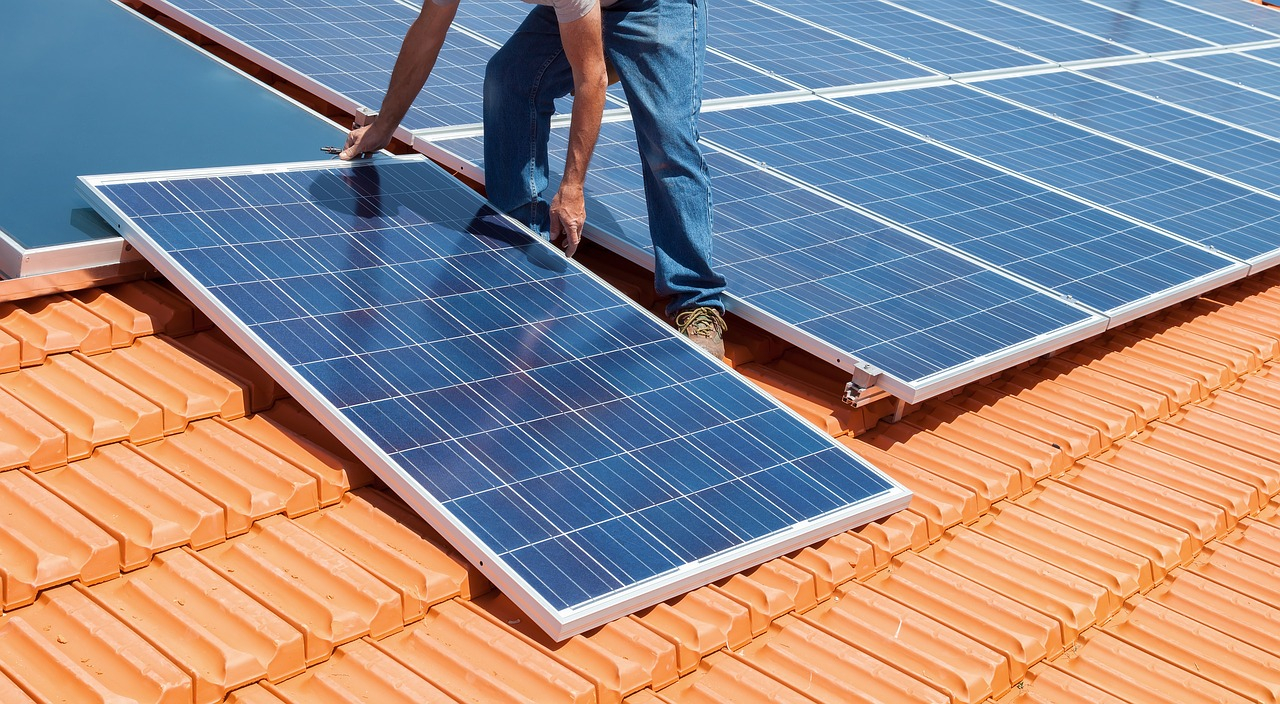

Najpierw trasa przewodów, dopiero potem montaż paneli
Błąd często zaczyna się od kolejności prac. Ekipa układa panele, mocuje profile, podłącza stringi, a dopiero potem szuka najwygodniejszego miejsca wejścia kabli pod dach. Wtedy wybór bywa ograniczony: przewody są już za krótkie, trasa przechodzi przez niewygodną strefę albo przepust wypada tam, gdzie później trudno będzie go kontrolować.
Lepsze podejście polega na zaplanowaniu trasy przewodów jeszcze przed montażem konstrukcji. Trzeba wiedzieć, którędy przejdzie strona DC, gdzie znajdzie się falownik, jak przewody zostaną zabezpieczone przed promieniowaniem UV, tarciem o krawędzie i zaleganiem wody. Dobra trasa jest krótka, czytelna i możliwa do sprawdzenia po montażu.

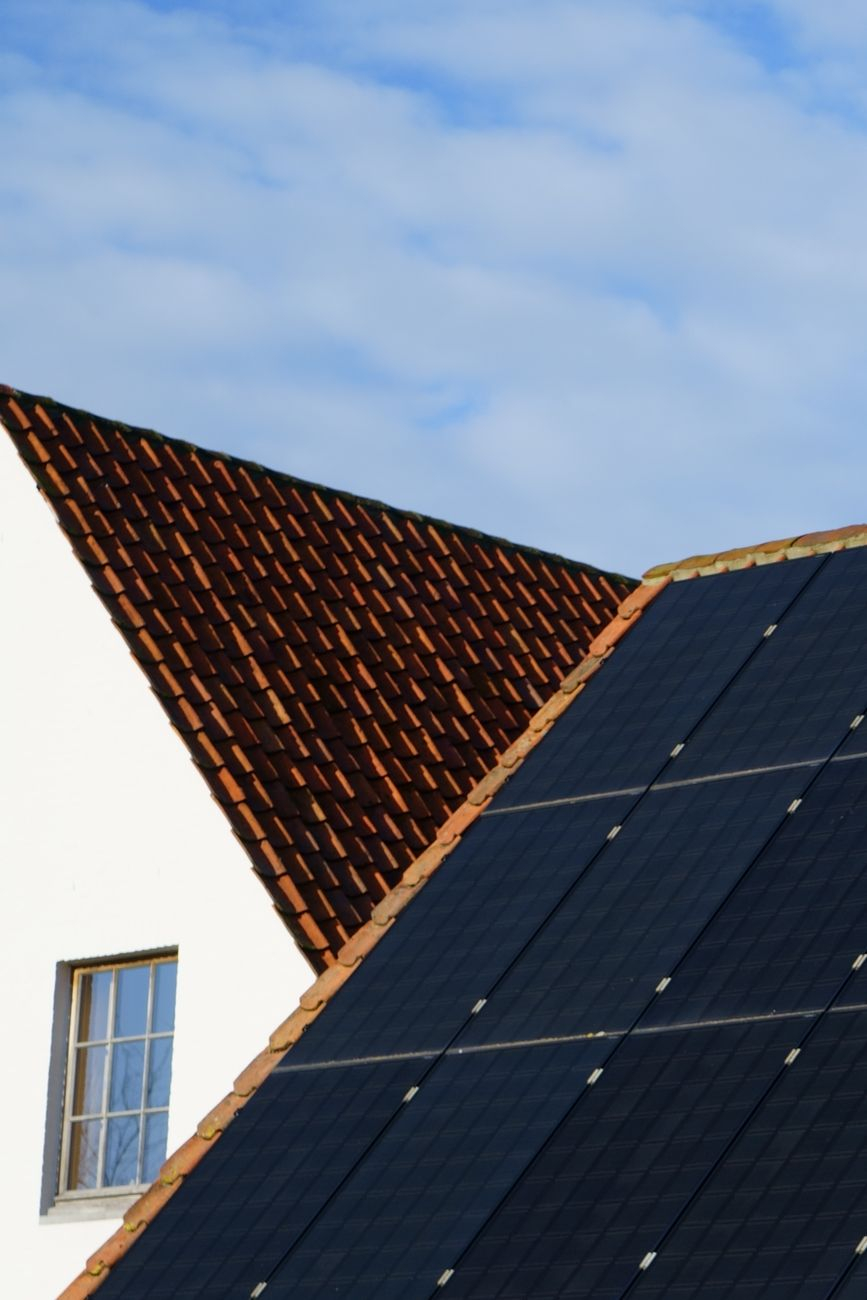

Pokrycie dachu zmienia sposób wykonania przepustu
Inaczej wygląda przejście przez dachówkę, inaczej przez blachę trapezową, rąbek, papę albo membranę na dachu płaskim. Każde pokrycie ma własny sposób pracy, własne miejsca newralgiczne i inne ryzyko nieszczelności. Uniwersalne podejście „przewiercić i doszczelnić” jest jednym z najgorszych skrótów myślowych.
Na dachu skośnym ważne jest odprowadzenie wody i zachowanie ciągłości warstw pod pokryciem. Na dachu płaskim dochodzi kwestia hydroizolacji, balastu i przejść serwisowych. W obu przypadkach przepust powinien być elementem zaplanowanym, a nie ostatnią decyzją wykonaną pod presją kończącego się dnia pracy.
Jakie elementy warto skompletować przed montażem?
Przejście kablowe to nie jeden produkt, tylko fragment całej trasy. Potrzebne mogą być peszle, osłony, przepusty, uchwyty, opaski odporne na warunki zewnętrzne, elementy dystansujące przewody od ostrych krawędzi i akcesoria pozwalające zachować porządek pod modułami. Warto sprawdzić to przed dostawą na budowę, a nie w połowie montażu.
Przy kompletowaniu takich detali przydatne są elementy składowe konstrukcji fotowoltaicznych, które pomagają domknąć nie tylko sam montaż paneli, ale też prowadzenie przewodów, stabilne mocowanie i ochronę newralgicznych punktów instalacji. W praktyce to właśnie drobne akcesoria często decydują, czy praca ekipy kończy się porządkiem, czy prowizorką.
Co sprawdzić przy przejściu kablowym?
| Element | Ryzyko | Praktyczny wniosek |
|---|---|---|
| Miejsce przepustu | Woda spływa po przewodzie albo zbiera się przy przejściu | Wybrać punkt zgodny ze spadkiem dachu i trasą przewodów |
| Ochrona przewodów | Przetarcie izolacji o krawędź pokrycia lub konstrukcji | Stosować osłony i unikać ostrych załamań trasy |
| Promień gięcia | Naprężenie przewodu i gorsza trwałość połączeń | Nie prowadzić kabli „na siłę” najkrótszą możliwą drogą |
| Dostęp serwisowy | Brak możliwości kontroli po ulewie albo zimie | Zostawić trasę możliwą do obejrzenia i udokumentowania |
Dokumentacja zdjęciowa oszczędza nerwy po montażu
Po zakryciu przewodów i zakończeniu montażu część trasy przestaje być widoczna. Dlatego warto wykonać zdjęcia przed finalnym zamknięciem prac: przebieg przewodów, miejsce wejścia przez dach, sposób ochrony mechanicznej i ułożenie pod panelami. To pomaga przy odbiorze, serwisie i ewentualnej rozbudowie instalacji.
Dokumentacja jest szczególnie ważna przy dachach z poddaszem użytkowym, ociepleniem nakrokwiowym, nowym pokryciem albo gwarancją wykonawcy dachu. Jeśli po kilku miesiącach pojawi się wilgoć, łatwiej ustalić, czy problem dotyczy PV, pokrycia, obróbki blacharskiej czy zupełnie innego miejsca.
Nie każdy przeciek pojawia się od razu
Najgorsze są błędy, które nie dają objawów w dniu montażu. Przepust może przejść pierwszą ulewę, a problem pojawi się dopiero przy wietrze z innego kierunku, topniejącym śniegu albo po kilku cyklach zamarzania. Dlatego kontrola przejścia kablowego po sezonie jest rozsądnym elementem eksploatacji instalacji.
Warto sprawdzić, czy przewody nie wiszą luźno, czy opaski nie popękały od promieniowania UV, czy peszel nie przesunął się przy krawędzi i czy przy przepuście nie widać śladów wilgoci. Taka kontrola zajmuje mniej czasu niż późniejsze szukanie miejsca przecieku pod gotowym pokryciem.
Wniosek: szczelność dachu zaczyna się przed montażem paneli
Przejście kablowe przez dach nie jest dodatkiem, który można rozwiązać na końcu. To część projektu instalacji PV, tak samo ważna jak dobór konstrukcji, paneli i falownika. Dobrze zaplanowana trasa przewodów ogranicza ryzyko przecieków, ułatwia serwis i porządkuje pracę ekipy montażowej.
Najlepszy montaż to taki, którego nie trzeba poprawiać po pierwszej zimie. Dlatego warto wcześniej sprawdzić pokrycie, wybrać miejsce przepustu, skompletować akcesoria i udokumentować przebieg przewodów. W fotowoltaice detale są małe tylko do momentu, w którym zaczynają przeciekać.
